在 PCB（印刷电路板）与半导体造作领域

，0.1mm 级的焊点偏移、微米级的线路缺点、纳米级的芯片裂纹

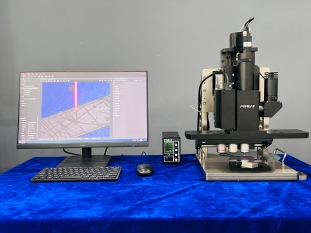

，都可能导致产品失效。而高倍率 FA 显微镜头作为工业视觉检测的 “火眼金睛”

，凭借超高分辨率、精准放大能力

，搭配高分辨率相机

，能将微观世界清澈出现

，成为缺点检测的主题设备。

一、主题道理：高倍率 + 高分辨率

，突破微观观测极限

PCB 线路宽度、半导体芯片引脚间距已进入微米甚至亚微米级别

，通常镜头难以捉拿清澈细节。高倍率 FA 显微镜头的主题优势的在于 “精准放大 + 细节还原” 的双沉能力：

• 超高倍率覆盖微观场景：支持 0.5X-10X 甚至更高倍率调节（部门镜头可通过增距韭珐展至 20X）

  ，能将 10μm 的线路缺点放大至肉眼可识此外尺度

  ，无论是 PCB 的焊盘氧化、线路短路

  ，还是半导体芯片的键合丝断裂、晶圆划痕

  ，都能被精准捉拿。

• 高分辨率匹配相机机能：镜头分辨率通？纱 100lp/mm 以上

  ，搭配 500 万 - 2000 万像素的高分辨率工业相机

  ，可实现 “像素级” 细节还原。例如

  ，2000 万像素相机搭配 2X 倍率 FA 镜头

  ，能将 1μm 的缺点映射为多个像素点

  ，预防因像素不及导致的细节迷失

  ，为缺点判定提供清澈凭据。

• 低畸变保险丈量精度：工业级高倍率 FA 镜头选取特殊光学设计

  ，畸变率可节造在 0.1% 以内

  ，远优于通常民用显微镜头。在 PCB 线路宽度丈量、半导体芯片引脚间距检测等场景中

  ，低畸变能确保放大后的图像比例精准

  ，预防因图像变形导致的丈量误差。

二、关键个性：工作距离与景深的 “平衡艺术”

PCB 与半导体检测场景对操作空间、检测效能有明确要求

，高倍率 FA 显微镜头的工作距离和景深设计

，直接决定了检测可行性与不变性：

1. 工作距离：两全操作空间与放大成效

工作距离指镜头前端到被测物体的距离

，这一参数在 PCB 焊点检测、半导体芯片封装检测中尤为关键：

• 适中工作距离预防过问：高倍率镜头通常选取 “长工作距离设计”

  ，即便在 5X-10X 高倍率下

  ，工作距离仍能维持 50mm-150mm（部门远心型高倍率镜头可达 200mm 以上）。这一设计预留了足够操作空间

  ，预防镜头与 PCB 板、半导体封装件产生碰撞

  ，同时方便搭配环形光源、同轴光源等辅助照明设备

  ，提升缺点对比度。
• 精准匹配检测场景：例如在 PCB 在线检测（AOI）设备中

  ，镜头需共同传送装置陆续检测

  ，长工作距离可预防镜头与传送机构过问
  ；而在半导体芯片离线抽检中

  ，可选择中等工作距离镜头

  ，在保障操作空间的同时提升放大倍率

  ，聚焦更轻微的芯片内部缺点。

2. 景深节造：平衡清澈杜纂检测效能

景深是指镜头成像清澈的物方领域

，高倍率场景下景深通常较浅（如 1X 倍率时景深约 10μm

，10X 倍率时可能仅 1μm）

，但通过合理设计与搭配

，可满足分歧检测需要：

• 浅景深凸起缺点细节：在半导体芯片表表划痕、PCB 焊盘凹陷等 “平面缺点” 检测中

  ，浅景深能让缺点区域清澈对焦

  ，布景吞吐虚化

  ，降低无关信息滋扰

  ，提升缺点鉴别效能。例如检测芯片表表的纳米级裂纹时

  ，通过精准对焦

  ，裂纹边缘会形成清澈的明暗对比

  ，便于算法急剧抓取。
• 多级景深覆盖立体缺点：对于 PCB 焊点高度差、半导体封装引脚翘曲等 “立体缺点”

  ，可通过调节镜头焦距实现多级景深拍摄

  ，或搭配电动调焦？樽远嫌癯删吧钔枷

  ，确保分歧高度的缺点都能清澈出现。例如检测 PCB 焊点的润湿情况时

  ，通过全景深技术

  ，可同时清澈观察焊点顶部、侧面的焊锡覆盖状态

  ，判断是否存在虚焊、假焊。

三、实战利用：两大领域的 “缺点捉拿” 案例

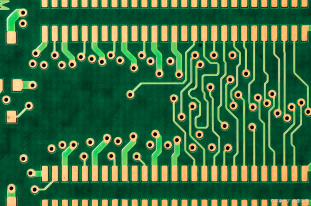

1. PCB 检测：从线路到焊点的全流程把控

• 线路缺点检测：PCB 线路宽度通常为 3mil-8mil（1mil=25.4μm）

  ，选取 4X 高倍率 FA 镜头搭配 1200 万像素相机

  ，可将 3mil 线路放大至 300μm 以上

  ，清澈鉴别线路开路、短路、蚀刻不均等缺点。镜头的高对比度设计能强化线路与基材的明暗差距

  ，即便是轻微的线路缺口也能被精准捉拿。
• 焊点质量检测：在 SMT（表表贴装技术）工艺中

  ，焊点大幼、状态、焊锡覆盖率直接影响衔接靠得住性。高倍率 FA 镜头可放大焊点细节

  ，判断是否存在桥连、虚焊、焊锡不及等问题。搭配同轴光源

  ，还能检测焊点表表的氧化、气泡等缺点

  ，确保焊接质量切合尺度。

2. 半导体检测：穿透微观世界的 “精准排查”

• 芯片封装检测：半导体芯片封装过程中

  ，可能出现引脚变形、键合丝断裂、封装胶体裂纹等缺点。选取 8X-10X 高倍率 FA 镜头

  ，可清澈观察引脚间距（通常为 0.3mm-0.5mm）是否达标

  ，键合丝（直径仅几十微米）是否存在断裂、偏移

  ，封装胶体是否有轻微裂纹

  ，预防因封装缺点导致芯片机能失效。
• 晶圆缺点检测：晶圆造作是半导体出产的主题环节

  ，表表划痕、杂质、图形缺点等城市影响芯片良率。高倍率 FA 显微镜头搭配高分辨率相机

  ，可实现晶圆表表的高精度扫描

  ，鉴别纳米级的划痕和杂质。镜头的低色差设计能保障图像色彩还原正确

  ，便于分辨分歧材质的缺点（如金属杂质与硅基划痕）。

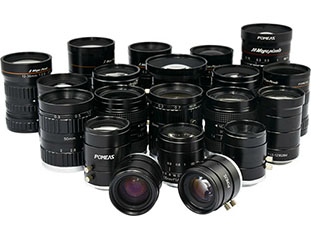

四、选型关键：适配场景的主题参数参考

选择高倍率 FA 显微镜头时

，需结合 PCB 与半导体检测的具体需要

，沉点关注以下参数：

1. 倍率领域：PCB 检测推荐 1X-5X 倍率

   ，两全操作空间与细节还原
   ；半导体芯片检测可选择 5X-10X 倍率

   ，聚焦微观缺点。
2. 分辨率：优先选择分辨率≥150lp/mm 的镜头

   ，搭配 1000 万像素以上相机

   ，确保微米级缺点的清澈出现。
3. 工作距离：在线检测场景选择工作距离≥80mm 的镜头

   ，预留照明与操作空间
   ；离线抽检可凭据需要选择 50mm-120mm 领域。
4. 畸变率：丈量类场景（如线路宽度、引脚间距丈量）需选择畸变率≤0.1% 的镜头

   ，确保丈量精度。
5. 接口兼容性：需与相机的 C 口、F 口等接口匹配

   ，同时思考镜头的法兰距

   ，预防装置后无法精准对焦。
