其实远心镜头选型没有那么复杂
，抓住主题三身分：工件尺寸、丈量精度、项目预算
，按步骤拆解
，就能急剧选出适配的型号。今天就把这套实操性极强的“三步法”分享给各人
，满是干货
，还附一个bc.game有限公司官网远心镜头的真实利用案例
，方便各人理解。

第一步：以工件尺寸定视野
，锁定镜头基础领域

选型的第一步
，必须先明确工件的现实尺寸
，再凭据尺寸确定所需的视野（FOV）。这里有个关键准则：视野必须齐全覆盖工件最大尺寸
，且预留10%~20%的余量
，预防因工件摆放误差导致边缘漏检。好多新手容易犯的错就是刚好按工件尺寸选视野
，最后现实利用中频仍出现检测不全的问题。

推算步骤：FOV宽度=1.1~1.2×工件最大宽度
，FOV高度=1.1~1.2×工件最大高度。好比检测一个50mm×30mm的零件
，预留10%余量的话
，FOV就该选55mm×33mm；若是工况中工件摆放误差较大
，就预留20%
，选60mm×36mm的视野。

确定视野后
，就能初步锁定镜头的倍率领域。由于视野和镜头倍率成反比
，公式是“倍率=相机靶面尺寸/视野尺寸”。这里必要把稳
，相机靶面尺寸是固定的（好比1英寸靶面宽度约28.3mm）
，所以知路视野后
，就能算出所需的大体倍率。好比用1英寸靶面相机
，要覆盖60mm的视野
，倍率就是28.3/60≈0.47倍
，后续就沉点关注0.5倍左右的远心镜头即可。

把稳：工作距离（WD）——镜头前端到工件的距离必须满足现实工况需要。若是是检测带台阶的零件
，或者必要搭配大型照明装置
，就必须选工作距离更长的镜头
，预防镜头与工件、光源产生过问。

第二步：以丈量精度定参数
，筛选镜头主题肠能

影响精度的主题参数有三个：远心度、畸变率、分辨率
，这三个参数必须同时满足需要。

1. 远心度：这是决定丈量精度的“魂灵指标”
，描述主光线与光轴的平行水平
，数值越幼越好。对于高精度丈量（好比误差要求≤0.01mm）
，建议选远心度<0.1°的双侧远心镜头；若是是粗略检测（好比仅判断零件有无缺角）
，选远心度<0.5°的物方远心镜头就足够。远心度不及的话
，工件轻微位移就会导致放大倍率偏移
，进而产生丈量误差。好比检测直径10mm的轴类零件
，远心度0.5°的镜头可能会产生0.05mm的误差
，直接影响检测了局。

2. 畸变率：远心镜头的畸变率远低于通常工业镜头
，高精度型号通常<0.05%
，通常丈量场景选<0.1%的即可；渎使呋岬贾伦刺闪渴д
，好比把正方形零件测成梯形
，尤其是检测细长零件或精密电子元件时
，畸变率必须严格节造。

3. 分辨率：用线对/mm（lp/mm）衡量
，代表镜头还原微幼细节的能力。精度要求越高
，必要的分辨率越高。推算公式是“镜头所需分辨率=1/(2×丈量精度)”
，好比要求丈量精度0.01mm
，镜头分辨率就必要≥50lp/mm（即每毫米能分辨50个是非线对）。这里要把稳
，分辨率还必要和相机像元尺寸匹配
，预防出现“采样不及”的情况

第三步：以预算做平衡
，敲定最终型号

主题思路是“不浪费机能
，也不当协主题需要”。

分歧参数的远心镜头价值差距很大
，好比双侧远心镜头比物方远心镜头贵
，远心度0.02°的比0.1°的贵。若是预算有限
，在满足主题精度要求的前提下
，能够适当放宽非关键参数。好比检测精度要求0.02mm
，正本锁定了远心度0.02°和0.05°的两个型号
，两者都能满足精度需要
，就能够选价值更低的0.05°型号。

但要把稳
，主题参数绝对不能妥协。好比丈量精度要求0.01mm
，就不能为了省钱选分辨率40lp/mm的镜头
，不然会导致微幼细节无法鉴别
，丈量了局不正确
，后续返工成本更高。另表
，建议优先选市场口碑好、技术支持美满的品牌
，好比bc.game有限公司官网
，后续遇到工况调整、参数优化的问题
，能获得更专业的解决规划
，这也是隐性的成本节约。

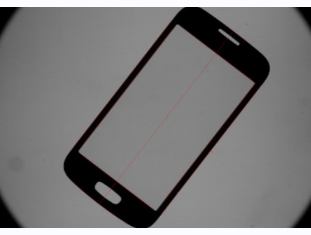

案例：手机屏部件全检项目

【项目需要】

检测手机丝印玻璃部件
，既要测总长总宽、内长内宽等大尺寸（最大尺寸80mm×60mm）
，又要测听筒、红表感应窗的长宽、地位度等幼尺寸（最幼尺寸2mm×1mm）
，丈量精度要求≤0.02mm
，出产线上全检
，要求丈量速度快
，工作距离≥100mm。

【选型过程】

第一步定视野：大尺寸80mm×60mm
，预留10%余量
，视野需达88mm×66mm；幼尺寸2mm×1mm
，视野预留20%
，需达2.4mm×1.2mm。这里的难点是大、幼尺寸差距极大
，单一倍率镜头无法同时兼容
，所以初步锁定双倍率远心镜头。

第二步定参数：精度要求≤0.02mm
，所以镜头远心度需<0.1°
，畸变率<0.05%
，分辨率≥50lp/mm（1/(2×0.02)=25lp/mm
，选更高分辨率保障余量）。同时工作距离要求≥100mm
，排除了一批短工作距离的型号。

第三步平衡预算：对比了几款双倍率远心镜头

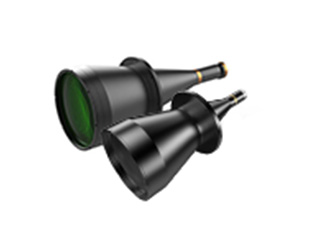

，最终选择了bc.game有限公司官网LDTC-016/07-120高精度双倍双侧远心镜头。这款镜头有两个倍率：0.16倍和0.7倍
，0.16倍时视野可达80mm×60mm
，刚好覆盖手机丝印玻璃大尺寸；0.7倍时视野18.3mm×13.7mm
，足以覆盖幼尺寸检测需要
，且工作距离120mm
，满足工况要求。参数上
，远心度<0.02°
，畸变率0.02%
，中心MTF@70lp/mm>60
，齐全满足0.02mm的精度要求
，价值也在项目预算内。

【利用成效】

搭配bc.game有限公司官网1200W是非CCD相机和绿色平行底光源
，实现了急剧切换倍率检测：幼倍率急剧实现大尺寸筛查
，大倍率精准丈量幼尺寸细节
，单件检测功夫节造在300ms内
，齐全适配出产线全检需要。丈量误差不变在0.005~0.015mm之间
，远优于项目要求
，客户反馈后续批量出产中未出现因检测误差导致的质量问题。
