丈量布景与挑战

在光纤通讯及特种光纤加工领域，未涂覆；げ愕墓庀耍阆耍┏叨戎本锻ǔＴ趍m级别
。对于这类微幼尺寸的几何量检测，丈量系统的绝对精度需不变节造在 1μm 以内，方能保障数据具备参考价值
。

然而，通例工业视觉伎俩面对双沉困境：一是通常工业镜头在0.1mm尺度下边缘衍射严沉、成像吞吐，难以提取正确边缘；二是具备亚微米级沉复精度的专用丈量仪器采购与守护成本极高，对于非大批量研发或抽检场景而言，投入产出比失衡
。

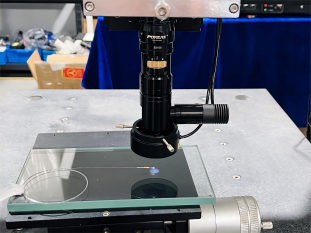

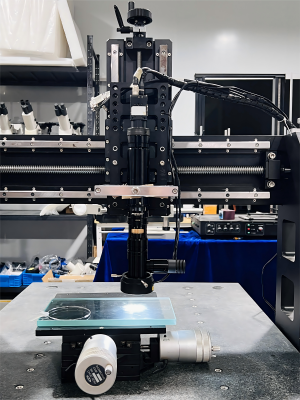

规划架构：紧凑型光学成像系统搭建

针对上述痛点，本次验证搭建了一套结构极简的光学成像规划，主题思路是利用高机能变倍镜头的解析力来代替复杂昂贵的机械位移平台
。

硬件组成如下：

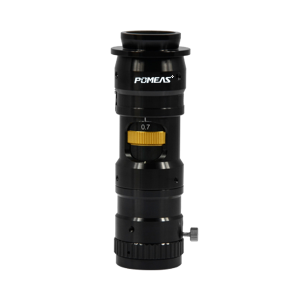

1. 主题光学组件：6.5X 系列陆续变倍单筒镜头
。该镜头具备 0.7X - 4.5X 的变倍领域，通过调整倍率可将0.1mm的指标物体放大至探测器靶面可清澈分辨的尺度
。

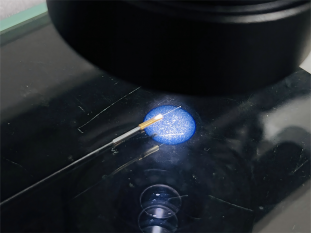

2. 照明方式：高亮环形光源（垂止卣射）
；沸喂庖缘徒嵌嚷反射大局照亮光纤端面或表径边缘，加强了玻璃材质边缘与布景的灰度反差
。

3. 图像采集：高清工业相机，共同镜头接口直接成像
。

该规划的显著特点是结构单一、无需精密导轨
。视觉部门仅由镜头、光源、相机三段式衔接组成，对于装置空间受限的产线拥有较好的适应性
。

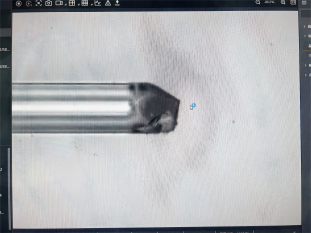

现实成像成效与数据分析

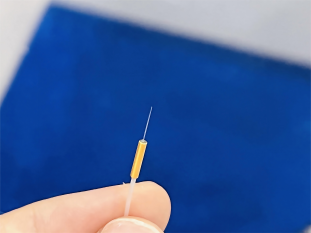

在尝试室环境下对一根标称直径为 0.1mm 的裸纤样品进行实测，图像采集后经软件边缘提取，成效如下：

1. 清澈杜纂畸变节造

得益于6.5X系列镜头内部的光学堂对设计，在视野领域内观察到的光纤概括边缘锐利、是非过渡带极窄
。图像边缘视场未观察到显著的枕形或桶形畸变，这意味着光纤的直线杜纂圆度特点在成像过程中得以真实保留，未产生几何失真
。

2. 边缘对比度

通过环形光源的补光，光纤内部的高折射率纤芯与表部包层的分界限清澈可见，为后续的丈量算法提供了明确的天堑判定凭据
。

3. 沉复丈量精度

在维持环境振动与温度相对恒定的前提下，对统一地位进行陆续屡次抓取丈量
。数据显示，边缘抓取的地位颠簸极幼，单像素精度0.53um/pixl规划精度，丈量精度1um

本次验证批注，面对μm级此外微幼指标检测，通过选用光学机能优异的 6.5X 系列变倍镜头，能够在不依赖昂贵丈量仪器的前提下，构建出一套高性价比的微米级尺寸丈量规划
。

规划尤其合用于对成本敏赣注但又不愿在成像质量上妥协的利用场景
。它证了然：单纯依附镜头自身的光学素质提升，是实现高精度边缘检测的一条高效且实惠的技术蹊径
。
