一、线束端子尺寸检测要求

1. 端子本体表观与共同尺寸

在未压接状态下，需凭据工程图纸严格节造表形。重要蕴含总长度、宽度及厚度，确保其能顺利装入塑壳胶座。对于插针部门，沉点管控针径、针长及相邻针脚的中心距（Pitch），预防因间距误差导致对接时“对插不上”或造成短路。此表，还需检测锁扣结构的倒扣尺寸和弹片的开口量，以保障装配后的维持力切合规范。

2. 压接后端子关键尺寸（主题质控点）

• 导体压接高度（Crimp Height）：? 这是最沉要的参数，直接关联接触电阻和拉拔力。通常要求公差节造在正负0.03毫米至0.05毫米以内。

• 导体压接宽度：? 由模具物理尺寸决定，需定期抽检以确保模具未磨损。

• 喇叭口（Bellmouth）：? 压接端子前后两端必须出现微幼的喇叭状开口，以预防敏感的金属边缘割伤铜丝，通常要求大于0.05毫米且幼于0.4毫米。

• 毛刺与芯线露出：? 压接产生的底部毛刺高度不得超过资料厚度，且芯线铜丝应略微露出压接区前端，但不能过长导致短路。

二、线束端子尺寸检测难点

1. 金属表表反光滋扰

端子多为镀锡、镀金或镀银材质，表表拥有高反光个性。在光学丈量时极易产生眩光或过曝，导致相机难以捉拿到真实的边缘概括，从而产生丈量误差。

2. 微幼尺寸与三维形位

现代电子衔接器趋向微型化，针脚间距已缩幼至0.3毫米甚至更幼，传统卡尺无法触及。同时，针脚的共面度（所有针尖是否在统一平面）和高度差属于三维空间数据，通常二维丈量伎俩难以获取。

3. 压接截面的荫蔽性

压接高度能够用高度规丈量，但要评估压接是否“实心”（即铜丝是否被压实、有无空地），必须观察横截面。这涉及粉碎性切割、研磨和显微分析，操作复杂且耗时长，难以实现全检。

4. 产线节拍与精度的矛盾

出产线节拍极快，人为使用工具显微镜丈量效能低且主观性强，容易成为产能瓶颈，且难以实现数据的数字化追忆。

三、推荐丈量设备

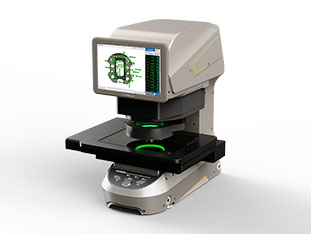

1. 一键式闪测仪

合用于产线全检。将多个端子轻易搁置在载物台上，设备能在数秒内一次性测出几十个尺寸，效能极高，出格适合大批量、幼体积端子的急剧筛查。

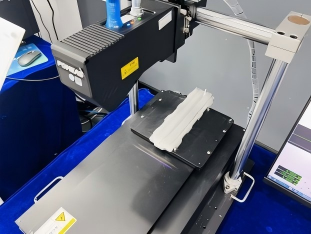

2. 3D线激光概括仪

合用于在线自动化检测。装置在压接机后方，利用激光三角反射道理，无需接触即可扫描出端子的三维概括，实时监测针脚共面度和高度，自动剔除不良品。
