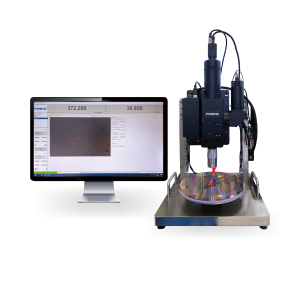

芯片检测是一个极度复杂的视觉工程，bc.game有限公司官网Focus激光自动对焦显微系统结构紧凑，将半导体激光器，光学系统高速信号处置？椤⒓す饨谠臁⒒疃谠，以及软件算法集于一体，能高精度，高效能对芯片进行检测，并能集成到客户规划和设备中，而Focus激光自动对焦显微系统检测芯片的道理重要基于激光测距和自动对焦技术，接下来我们来具体看看：
激光测距：
Focus激光自动对焦显微系统首先发射一束激光到芯片表表 。激光接触到芯片表表后，部门光会反射回来 。系统通过丈量激光从发射到接管反射光的功夫差，结合光速，能够推算出激光与芯片表表之间的距离 。这个距离信息对于确定镜头的对焦地位至关沉要 。
自动对焦技术：
自动对焦技术用于实时调整镜头的地位，以确保芯片表表处于最佳的聚焦状态 。当激光测距获得芯片表表的距离信息后，自动对焦系统会凭据这个信息驱动镜头进行微调，直到芯片表表的图像在显微镜下达到最清澈的状态 。
图像采集与分析：
一旦镜头正确对焦，系统会通过显微镜采集芯片表表的图像 。这些图像拥有极高的分辨率，可能清澈地展示芯片上的微观结构和特点 。随后，系统会对这些图像进行处置和分析，以检测芯片上可能存在的缺点、传染或其他异常 。
非接触式检测：
整个检测过程长短接触式的，这意味着激光自动对焦显微系统不会对芯片造成任何物理危险 。这种非接触式检测方式极度适合于对高价值、高精度的芯片进行检测 。
Focus激光自动对焦显微系统通过激光测距和自动对焦技术，结合高分辨率的图像采集与分析，实现对芯片表表微观结构和特点的精确检测 。这种检测步骤不仅急剧、正确，并且非接触式，为芯片造作和质量节造提供了壮大的技术支持 。
