机械视觉利用中
，检测工作常需适应分歧尺寸的指标或分歧级此外细节要求。频仍更换定焦镜头会显著降低系统效能与矫捷性。变倍镜头因其能在不更换物理镜头的前提下
，陆续扭转光学放大倍率
，成为应对此类需要的梦想解决规划。其主题价值在于通过内部光学结构的精密调整
，实现视场领域的无级变动。

一、倍率调节的光学基础

光学放大倍率在机械视觉中界说为传感器像面上指标像的尺寸与现实指标尺寸之比。对于固定工作距离和图像传感器尺寸
，放大倍率与镜头的焦距直接有关。其根基关系可表述为：

M ≈ f / WD   (注：在物距弘远于焦距的近似前提下更精确)

因而
，扭转系统有效焦距是变倍镜头调节倍率的主题蹊径。增大焦距可缩幼视场角
，获得更高的放大倍率（观测更幼区域、更多细节）；减幼焦距则扩大视场角
，获得更低的放大倍率（观测更大领域）。

二、变倍镜头的光学结构主题：镜片组协同活动

实现焦距陆续变动并维持可用的成像质量
，并非通过单一镜片移动实现
，而是依赖于镜头内部多组光学元件的精密协同位移。其中
，至少蕴含两个关键职能镜片组：

1、变倍组：

（1）职能： 此组镜片承担扭转系统焦距的重要职能。

（2）活动方式： 沿镜头光轴方向进行线性移动。

（3）效应： 变倍组的轴向位移直接、显著地扭转整个光学系统的合成焦距
，从而实现放大倍率的调节。

（4）主题挑战： 单纯移动变倍组虽能扭转焦距/倍率
，但同时会引入严沉的像面位移。清澈成像的焦平面地位会随变倍组的移动而产生显著偏移。若相机传感器地位固定
，将导致图像在变倍过程中迅速失焦。

2、赔偿组：

（1）职能： 此组镜片的主题作用在于赔偿变倍组移动引发的像面位移。

（2）活动方式： 同样沿光轴方向移动
，但其位移轨迹和速杜纂变倍组存在特定的非线性函数关系。

（3）效应： 赔偿组凭据变倍组的地位
，进行精确推算后的相应位移
，其作用是抵消变倍组造成的像面偏移
，确保在整个变倍领域内
，清澈成像的焦平面始终不变地落在图像传感器的固定接管面上。此过程称为维持“齐焦”或“像面不变”。

三、变倍与赔偿活动的精密实现机造

为确保变倍组与赔偿组（有时还蕴含其他辅助镜片组
，如调焦组或固定组）可能在紧凑空间内实现高度同步且精确的相对活动
，工业级变倍镜头重要选取以下两种成熟的机械结构：

1. 凸轮驱动结构：

（1）道理： 此为当前高机能工业变倍镜头的首选规划。镜片组被固定在镜筒内的活动滑块上。一个精加工的圆柱形凸轮筒内壁刻有复杂的三维空间曲线槽（凸轮槽）。每个镜片组的滑块上装有导向销钉
，销钉嵌入对应的凸轮槽中。

（2）活动传递： 用户旋转镜头表部的变倍环（或通过电机驱动）
，带头凸轮筒旋转。凸轮槽的特定三维概括设计
，将凸轮筒的旋转活动精确地转化为镜片滑块沿光轴方向的直线位移。

（3）关键设计： 变倍组和赔偿组对应的凸轮槽概括经过严格的光学设计和优化
，确保两组镜片在变倍过程中严格依照预设的非线性关系活动（即变倍组移动时
，赔偿组同步进行精确赔偿移动）。

（4）优势： 活动传递精度高、不变性好、沉复性优异、经久耐用
，能有效支持高质量成像。

2. 直线导轨结构：

（1）道理： 变倍组和赔偿组各自装置在独立的精密直线导轨上。

（2）???????活动传递： 通过表部旋钮或电机驱动复杂的连杆机构或齿轮齿条机构
，强造两组镜片沿着各自的导轨进行直线移动。

（3）???????活动节造： 连杆或齿轮齿条的设计必须精确仿照变倍组与赔偿组所需的非线性位移关系。

（4）利用与特点： 此结构在特定设计或对成本更敏感的利用中可能被选取。其结构相对直观
，但对导轨的直线度、导向精度以及传动机构的刚性和解除间隙能力要求极高
，以保障活动精度和成像不变性。

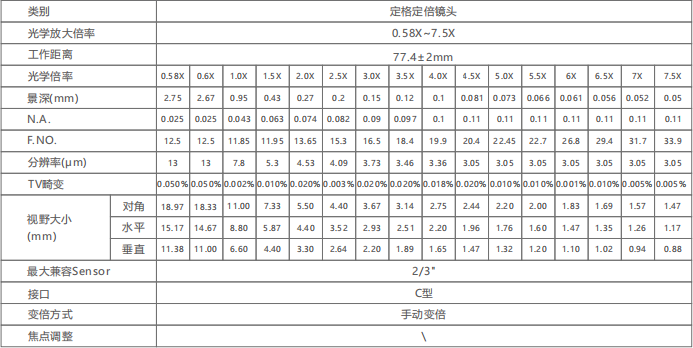

四、倍率调节伴随的光学参数变动

1. 视。 放大倍率与视场成反比关系。倍率增大
，视场显著缩；倍率减幼
，视场扩大。

2. 分辨率： 在传感器像元尺寸固定的前提下
，提高光学放大倍率通常意味着系统能分辨更幼的物体细节（即更高的空间分辨率）。但现实分辨率最终受限于光学系统的衍射极限和像差校对水平。

3. 工作距离： 大无数变倍镜头设计优先保障像面地位的不变（齐焦）。然而
，物面地位（即最佳工作距离） 通；崴姹堵时涠隙ㄋ降呐ぷ
，尤其是在变倍领域较大的镜头中。这意味着在切换倍率后
，可能必要微调镜头到被观测物体的距离以复原最佳清澈度。高端镜头或设计良好的齐焦镜头可将此变动节造在较幼领域内。

4. 景深： 景深与放大倍率的平方近似成反比。因而
，在高倍率下
，景深会变得极度浅
，对换焦精度和系统不变性要求更高。

5. 相对照杜纂F数： 变倍过程中
，光线通过的光瞳地位和大幼可能扭转
，导致镜头有效F数产生变动
，进而影响达到传感器的光通量（相对照度）。这可能必要相应调整光源强度或相机曝光功夫以维持图像亮度一致性。现代优质变倍镜头会致力减幼这种变动。
