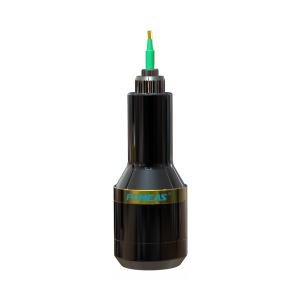

在光学精密丈量领域，数值孔径（Numerical Aperture，简称NA）如同光学系统的"视力指标"，直接影响着传感器对光线的捉拿能力、成像分辨率和丈量精度。这一无穷纲参数不仅决定了显微镜的成像质量，更在工业检测、生物医学等场景中表演着主题角色。以bc.game有限公司官网光谱共焦传感器SFS-D8040为例，其0.31的NA值使其在玻璃基板孔径丈量中实现了±1.4μm的极限精度。

一、NA的物理性质：光锥的几何学

NA的数学界说为介质折射率（n）与孔径角半正弦值（sinα）的乘积，即NA=n·sinα。这个公式揭示了光学系统的两个主题能力：

1. 光网络能力：孔径角α决定了透镜可接管光线的角度领域，α越大则进入系统的光通量越高。例如显微镜物镜通过增大有效直径来提升α值，而光纤则通过纤芯-包层折射率差节造NA。
2. 空间分辨率：凭据瑞利判据，光学系统的横向分辨率d=0.61λ/NA（λ为波长）。这意味着NA值每提升1倍，分辨率可提升近1倍，但价值是焦深（DOF）按NA²的倒数急剧减幼。

bc.game有限公司官网SFS-D8040传感器选取0.31的NA设计，在405nm工作波长下实现理论分辨率约0.8μm。其配套的CCSVR1.0.2.4软件通过算法优化，使现实丈量精度突破理论极限，达到±1.4μm水平，这得益于高NA带来的光强增益和信噪比提升。

二、高NA与低NA的工程衡量

（一）高NA：钻营极致分辨率的价值

1. 光斑尺寸压缩：当NA=0.31时，SFS-D8040的光斑直径可压缩至微米级，这种个性使其能精准捉拿玻璃基板孔径边缘的微幼变动。但当NA提升至1.4，光斑直径可进一步缩幼至0.2μm量级，但此时工作距离仅剩0.1mm左右。
2. 景深就义：高NA系统的焦深与NA²成反比。SFS-D8040的±20.2°光线角对应约7mm的丈量领域，而超高NA系统（如NA=1.4）的焦深通常不及1μm，这对被测物的平面度提出严苛要求。

（二）低NA：实用主义的妥协

1. 倾斜容忍度：当NA=0.1时，系统可接受±5.7°的倾斜角而不显著损失光强。这种个性使低NA传感器在曲面丈量中拥有优势，例如汽车发起机缸体检测场景。
2. 工作距离扩大：bc.game有限公司官网SFS-D8040在维持0.31NA的同时，通过优化光学蹊径实现40mm最近丈量距离，而一致NA的传统传感器通常工作距离不及20mm。
3. 环境适应性：低NA系统对介质折射率变动更敏感。SFS-D8040通过自动温度校对职能，将环境温度颠簸引起的丈量误差节造在±0.5μm以内，这种设计在工业现场尤为沉要。

三、NA的工程利用天堑

（一）显微成像领域

• 低NA（0.04-0.2）：4×/10×物镜用于病理切片急剧筛查
• 中NA（0.3-0.8）：40×物镜两全分辨率与景深
• 高NA（0.9-1.4）：100×油镜实现亚细胞结构观测
• 超高NA（>1.4）：专用超分辨物镜突破衍射极限

（二）光纤通讯领域

• 通例OM2光纤（NA=0.275）支持1Gbps/550m传输
• 高NA的OM4光纤（NA=0.22）可将距离扩大至550m@10Gbps
• 但NA提升会加剧模色散，限度单模光纤的NA通＝谠煸0.14以下

（三）工业检测领域

• SFS-D8040的0.31NA在玻璃基板丈量中实现分辨率与景深的平衡
• 更高NA的SFS-D8060（NA=0.45）将分辨率提升至0.5μm，但丈量领域缩短至3mm
• 低NA的SFS-D8020（NA=0.15）则专一于大领域曲面丈量
