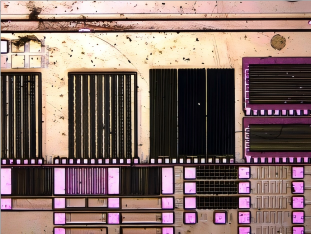

你是否曾在显微镜下观察过芯片的微观世界 ？当面对一枚指甲盖大幼的晶圆芯片时 ，你是否想过：若何通过镜头的“眼睛”看清上面密布的数十亿个晶体管 ？今天 ，让我们从一个问题起头——若是你要检测7纳米造程的芯片缺点 ，该选择多大倍率的变倍镜头 ？ 留下你的答案 ，看看你的直觉是否与工程师的严谨推算不谋而合！
一、变倍镜头倍率的主题界说与观测道理

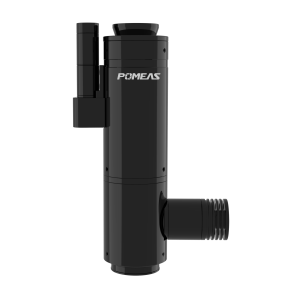

变倍镜头通过调节焦距实现陆续放大 ，其倍率=最长焦距÷最短焦距。在晶圆检测中 ，倍率选择需平衡视场领域与细节分辨率。例如 ，传统0.7X-4.5X镜头难以满足7nm芯片检测需要 ，而新型14X镜头（0.55X-7.6X）通过扩大倍率领域 ，可实现从宏观扫描到纳米缺点识此外全流程覆盖。
二、倍率推算与机能评估步骤
（1）推算公式：
光学变倍倍率 = 最长焦距 ÷ 最短焦距
总倍率 = 物镜倍率 × 目镜倍率
（2）关键参数关联：
① 工作距离（WD）：14X镜头选取短工作距设计（77.8mm） ，提升深邃宽比结组成像清澈度。
② 景深节造：14X镜头在7.6X倍率下仍维持5μm级景深 ，确保多层金属布线层同步清澈。
（3）以12英寸晶圆检测为例：
| 检测阶段 | 指标特点尺寸 | 推荐倍率领域 | 主题参数要求 | |||
| 宏观缺点筛查 | 50-500μm | 0.55X-2X | 工作距离≥80mm ，大视场覆盖 | |||
| 纳米级栅极分析 | ＜2μm | 6X-7.6X | 分辨率≤500nm ，景深＞10μm |
相识完这些 ，在检测7nm芯片时 ，你会选择多大倍率 ？
