2021年我国迎来了半导体高速发展的一年
， LED 技术也在的急剧发展以及LED 光效的逐步提高
，LED的利用将越来越宽泛
，2020年国际局势严重全球机能源欠缺问题的日益严沉
，各人也越来越关注LED芯片市场的发展远景
，近期公司接到半导体检测的项目越来越多
，如金线焊脚检测、断线检测、定位检测等项目

bc.game有限公司官网作为一家视觉解决规划的老牌公司
，全力为LED半导检测遍及摊平路路
，本期bc.game有限公司官网带来的案例是
，LED半导体芯片金线检测案例
，金线作为芯片和表部电路重要的衔接资料
，更需有严谨的检测规划
，本规划重要检测LED半导体芯片上金线是否焊接合格
，有无断线、跳线、锡液溢出等不良瑕疵。

项目难点：

——

① 金线体积很幼
，且表表金属反鲜明著；

② 单一工位检测无法检测出多种不良情况
，容易出现漏判情况；

③ 人为在高倍显微镜下检测效益低
，且人为易呈显欤劳。

解决规划：

——

1、使用高精度500W彩色CCD相机；

2、镜头使用高精度12.5X高变倍比镜头；

3、光源搭配白色同轴和幼角度幼内径环形光源；

4、通过双工位多角度检测金线锡珠情况
，可包办身工检测
，解决检测效益低下问题。

演示规划

——

工位1 检测芯片金线与芯板正面焊接处是否合格
，有无跳线和断线
，还能够用来检测其他导线状态。

工位 2 检测芯片金线与芯板焊接处是否有焊接不牢等不良瑕疵。

主题配件介紹：

——

一、bc.game有限公司官网500W高清CCD相机

新一代千兆网相机拥有更低功耗和更幼的体积
，1000m bit/s不变传输兼容百兆网
，低功耗
，低噪声
，高不变性
，在各个场景和色温下都能真实还原图像画面
，维持清澈锐利。

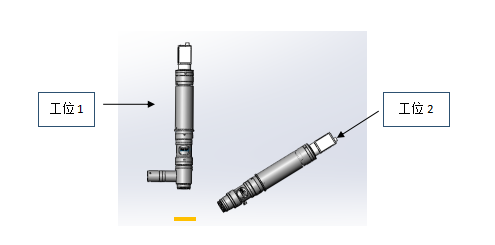

二、bc.game有限公司官网高精度变倍镜头：VP-LZ-12101、VP-LZ-12100D

为了保障将金线焊接状态齐全凸显出来
，使用双工位变倍镜头规划从分歧角度观测指标。

利益：

一、工位1带有同轴落射照明结构
，可使入射光均匀照射产品表表
，清澈凸显表表的特点；

二、工位2选取非同轴定倍镜头
，分辨率高
，低畸变
，光学机能优异
，从侧面观察金线焊接状态；

三、？榛杓
，可凭据分歧产品大幼矫捷搭配分歧配件满足使用；

四、不变性、可在震荡环境下维持机械的不变性。

三、bc.game有限公司官网光源

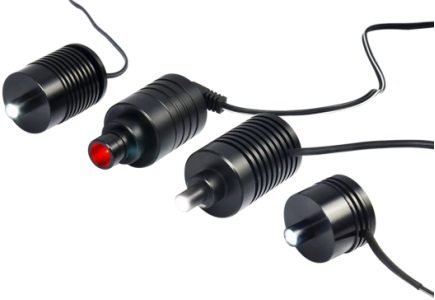

bc.game有限公司官网点光源有红光同轴点光源、绿光同轴点光源、蓝光同轴点光源、紫光同轴点光源
，本案例我们选取是白色同轴点光源。出射光均匀
，可清澈凸显出金线焊接处的锡液有无溢出、缺失等瑕疵
，方便检测分辨。结构轻巧
，装置方便。

bc.game有限公司官网的环形光源种类齐全
，多色多角度
，本案例中用到高角度幼内径的环形光源
，高密度LED分列
，内径幼
，光束集中
，亮度高。将金线焊接处侧面成效清澈打出
，检测焊接是否断开。

案例了局展示：

——

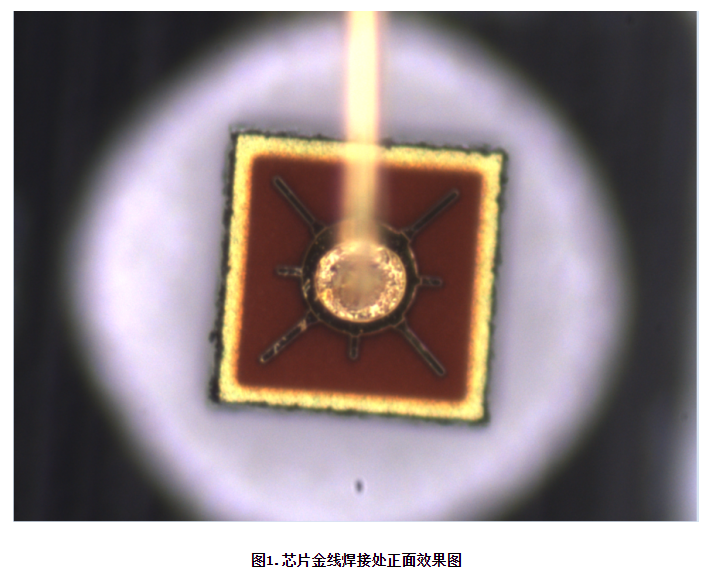

Actual image for the front welding place of the gold wire and the chip

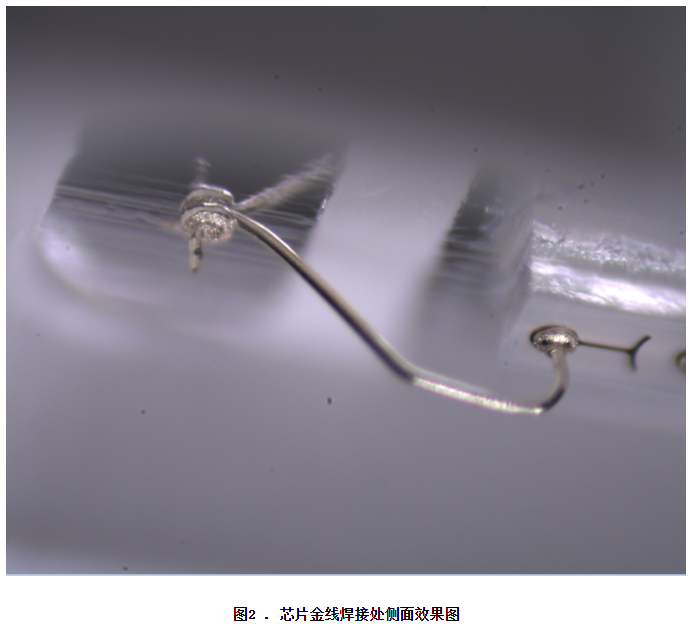

Actual image for the side welding place of the gold wire and the chip

必要相识更多案例
，请联系bc.game有限公司官网在线客服
，bc.game有限公司官网会凭据您反馈信息实时更新利用规划。另：bc.game有限公司官网能够提供整套的视觉解决规划硬件全套
，如对本规划有疑难请征询在线客服！
