IC电子元器件是电子元件和幼型的机械、仪器的组成部门
，是组成电子信息系统的根基职能单元。为了保障电子器件的品质
，必要对IC工艺造作过程有严格的检测要求。其中IC元器件缺点检测蕴含：表表瑕疵鉴别、尺寸检验、丝印清澈度检测及IC电感pin脚共面度检测等。

IC电感pin脚共面度检测需要

——

 检测变压器等元器件pin脚共面度。

项目难点

——

① 产品正常摆放
，视觉系统只能从侧面横卧检测；

② 待测的产品种类较多
，视觉系统必要可切换倍率兼容检测分歧大幼产品；

③ 人为下料
，地位与镜头之间的相对距离不固定会导致成像不清澈。

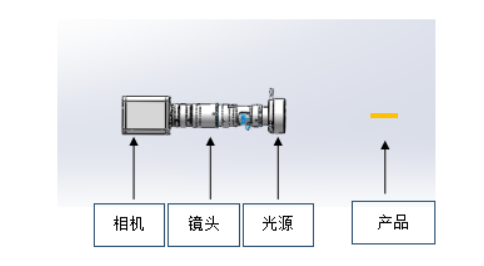

解决规划

——

1、200W彩色HDMI高清相机；

2、镜头使用高精度6.5X手动定格变倍镜头；

3、光源搭配白色高亮环形光源；

4、用通明玻璃做定位靠距。

演示规划

——

主题配件介紹：

——

 一、bc.game有限公司官网200W高清HDMI相机

通过工业相机CCD内置的高清感光芯片和高速处置器
，在提供1080P 高清图像的同时
，帧率和对焦速度显著提升
，当移动到但愿观察的地位时
，影像丝绝不会有拖影
，这一全新的观察步骤可大幅提高观察速度。

bc.game有限公司官网HDMI相机内带十字靶标职能
，可按客户需要绘造出检测区域并标注文字
，操作单一
，急剧高效。能让新员工在最短功夫内投入工作。

二、bc.game有限公司官网高精度变倍镜头： VP-LZ-63100D

为了保障共面度检测规划的结构紧凑
，得到高质量的图像
，选用 63100D定格定倍镜头。

利益：

1、倍率0.7X-4.5X
，变倍比6.5X能满足客户对大幼产品的检测需要；

2、优良的光学机能
，高分辨率
，低畸变
，能使图像格表清澈
，员工能轻松看清pin脚结尾地位；

3、？榛杓
，可凭据分歧产品大幼矫捷搭配分歧配件满足使用；

4、不变性高
，可在屡次变倍下仍旧维持清澈图像。


三、bc.game有限公司官网光源

bc.game有限公司官网的环形光源种类齐全
，多色多角度
，本案例中用到高角度幼内径的白色环形光源
，高密度LED分列
，内径幼
，光束集中
，亮度高Ｄ芄磺宄旱慕玴in脚结尾地位照亮
，与其他区域分辨隔来
，让员工轻松对准检测区域。

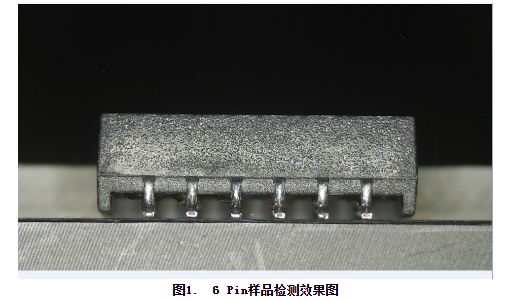

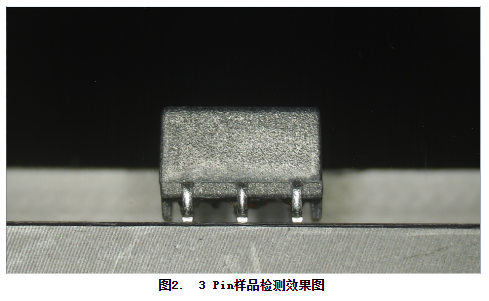

案例了局展示：

——

Actual image for pin sample detection

Actual image for pin sample detection
