一、被测物

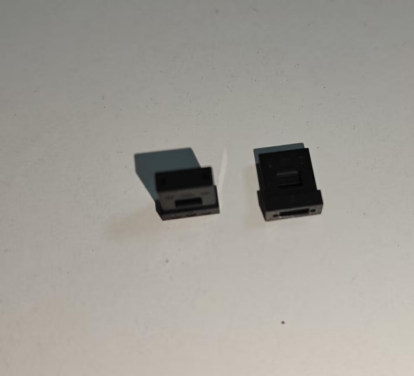

塑胶光纤插件
，表形尺寸为7mm×3mm。插件上设计有精密插孔
，孔径约0.025mm
，用于与直径0.02mm的光纤对插组装。

二、需要布景

终端客户为光纤产品出产厂家
，而直接提出检测需要的是一家光纤产品出产设备造作商。该设备商在开发新一代自动光纤组装设备
，设备必要将光纤线精确插入插件的微孔中。视觉系统必须掌管高精度定位
，疏导活动机构实现对位和插入
，整个过程的定位精度要求达到1μm以内。

三、检测痛点

插孔直径0.025mm与光纤直径0.02mm的尺寸极端微幼
，两者间隙极幼。要在自动化产线上获取足够清澈的孔位和光纤结尾图像
，面对三个凸起难题。

第一
，通常工业相机像元大、分辨率低
，无法解析如此微幼的特点
，孔的边缘往往吞吐成一团
，导致定位沉复性远达不到1μm。

第二
，通例面光源或环形光照明会引入漫反射和天堑效应
，造成边缘发虚、孔径丈量失真
，机械视觉算法难以给出不变的孔中心坐标。

第三
，组装设备空间紧凑
，要求光学系统在较幼的工作距离下仍能维吃旖均照明和高对比度
，这对镜头和光源的共同提出了更刻薄的要求。

设备商在尝试多套通例规划后
，始终无法靠得住地实现亚微米级定位
，良率和节拍都受到严沉影响。

四、解决规划

1.工业相机：选取6500万相机
，GMAX3265全局快门CMOS传感器
，像元尺寸3.2μm
，分辨率达9344×7000
，可清澈捉拿微米级微幼缺点。支持万兆网高速传输
，保障图像质量同时不变帧率

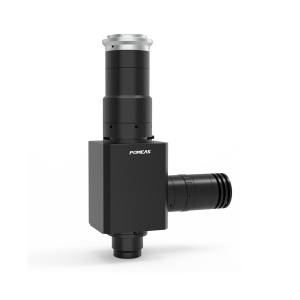

2.光学镜头：M58接口高清镜头选取无限远光学设计
，最大兼容2''
，兼容各主流品牌平场消色差长工作距离物镜
，专业同轴光路设计,照明均匀、图像清澈、对比度高;

3.视觉光源：平面平行光源专为背光照明设计
，平行半角幼于0.1°
，有效区域光均匀性超90%；可大幅提升被测物体边缘概括对比度
，解除天堑效应,适配高精度成像需要。

五、规划优势

1.高分辨率和低像元尺寸的组合
，使物方分辨率轻松突破1μm/像素。在7mm视场下
，单像素对应尺寸已幼于1μm
，为1μm级定位精度提供了扎实的硬件基础。

2.全局快门预防了物体移动或机构振动带来的果冻效应
，保障每一帧图像都不扭曲
，利于高精度边缘提取。再次
，无限远光学设计搭配平场消色差物镜
，从视场中心到边缘都维持了高分辨率和低畸变
，解除了边缘吞吐对孔定位的滋扰。

3.平行背光源以幼于0.1°的发散角提供均匀照明
，使微孔边缘的灰度跃迁极窄
，亚像素边缘提取的沉复性显著提高
，天堑效应不再成为检测瓶颈。

整套规划成功实现了对0.025mm插孔的不变清澈成像和精准对位。

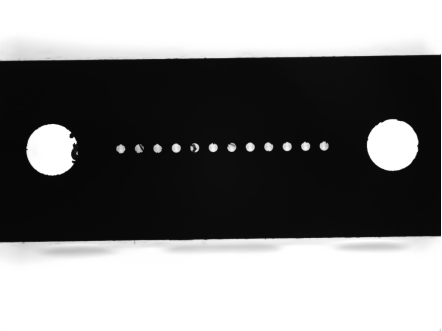

六、规划成像展示
