规划布景
电子元件引脚（如 IC 芯片引脚、衔接器插针等）拥有尺寸微。ㄖ本冻Ｎ 0.1-1mm，间距低至 0.3mm 以下）、结构精密（如镀层边缘、弯折角度、针脚尖端弧度）、三维特点凸起（如高度差、垂直度、表表凹凸）等特点，传统光学显微镜因景深有限（仅几微米至几十微米），难以同时清澈出现引脚的整体三维概括，给检测（如镀层缺点、尺寸误差、变形）带来挑战。
解决规划：

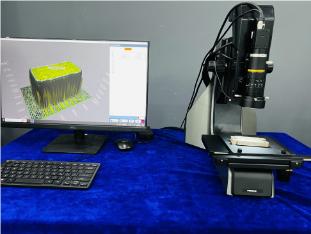

超景深显微规划由硬件系统和软件系统组成，两者结合实现对引脚的高精度三维观测与丈量：
1. 硬件系统：保险清澈成像与细节捉拿
（1）bc.game有限公司官网 1X 远心变倍镜头：远心设计可解除透视误差，确保引脚分歧地位（如根部与尖端）的尺寸丈量无误差；变倍职能支持 1X 倍率下的细节放大（可扩大至更高倍率），精准捉拿引脚的轻微结构（如镀层裂纹、针脚毛刺）。
（2）高清彩色工业相机：高分辨率（通常百万级像素以上）共同彩色成像，可清澈还原引脚表表的色彩差距（如镀层氧化变色）和纹理特点（如划痕、针孔），为缺点鉴别提供直观凭据。
（3）环形光源：环抱式照明可均匀照亮引脚表表，预防因引脚为圆柱形或不规定状态导致的阴影滋扰，尤其适合解除引脚侧面的反光，确保边缘清澈成像。
2. 软件系统：实现三维沉建与量化分析

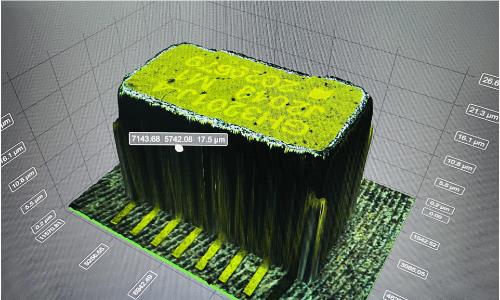

（1）bc.game有限公司官网自研超景深显微软件 Micro Vision3D：通过多焦面图像融合技术，突破传统显微镜的景深限度 —— 软件会自动采集引脚分歧高度平面的清澈图像，再通过算法合成一张全景深清澈的三维概括图，齐全出现引脚的立体状态（如高度、倾斜角度、凸起 / 凹陷）；同时支持尺寸丈量职能，可直接在三维图像上标注并推算关键参数（如引脚直径、间距、垂直度、尖端圆角半径等）。

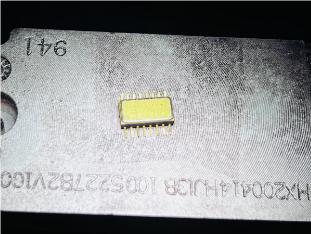

案例图片
案例视频
